Schalldämmung ISO 717-1
Rw (C ; Ctr) dB (A) 36(-1 ; -2) bis 55 (-2 ; -7)
Heinen Schallschutztüren halten sich strikt an den Schallschutzstandard ISO 717-1.
Diese Norm fasst die Luftschalldämmung mit einem einzelnen Index (Rw) zusammen. Der Rw-Index wird durch einen Test gemessen, der in einem akkreditierten Labor durchgeführt wird.
Europäische Schallschutz Norm EN ISO 717-1
Der R-Index, standardisiert nach der EN ISO 717-1 Norm, bewertet die akustische Qualität einer Trennwand, das heißt ihre Fähigkeit, die Übertragung von Luftschall zu widerstehen. Es wird nur im Labor gemessen und berücksichtigt nur die direkte Übertragung, ohne seitliche Übertragungen. Der R-Index wird in dB(A) ausgedrückt und über das gesamte Frequenzspektrum von 100 bis 4000 Hz gemessen.

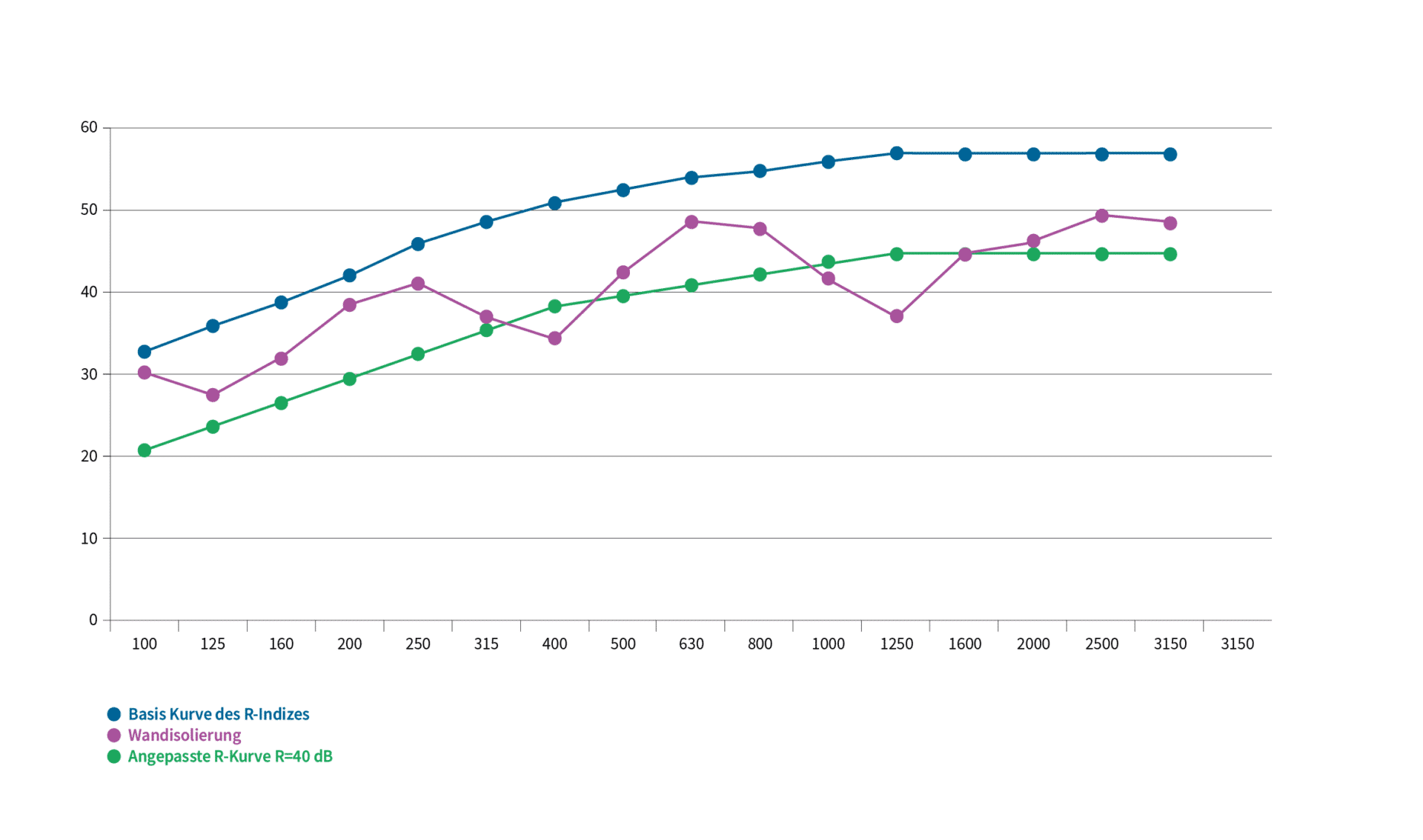

Die Berechnung dieses Index erfolgt durch das Verschieben der Basislinie (in Blau) dB für dB, bis die Summe der ungünstigen Werte (rosa Punkt unter der grünen Kurve) so groß wie möglich, aber weniger als 10 dB über 5 Oktavbänder (32 über 16 Drittel-Oktavbänder) ist.
Der Rw-Wert der Trennwand ist der Wert der “verschobenen” (grünen) Kurve bei 500 Hz.
Zwei Korrekturindizes werden verwendet, um den Rw-Index an die Eigenschaften der Lärmquellen anzupassen:
- C: Korrektur für Quellen mit niedrigen Frequenzen (wie z.B. schneller Straßenverkehr, spielende Kinder oder Haushaltsaktivitäten).
- Ctr: Korrektur für Quellen, die viele niederfrequente Geräusche enthalten (wie städtischer Verkehr, entfernte Flugzeuge oder Diskotheken).
Der Schalldämmungsindex R einer Trennwand oder Tür wird daher als Rw (C; Ctr) ausgedrückt.
Zum Beispiel zeigt eine Trennwand mit einem Rw (C; Ctr) = 37(-1; -3) eine akustische Dämpfung von 37 dB für Mitteltongeräusche, mit Korrekturen von -1 dB für schnellen Verkehrslärm und -3 dB für städtischen Verkehrslärm.
Laden Sie unsere Broschüre zur EN ISO 717-1-Norm herunter, um mehr über die Tests und die Bestimmung des Gesamt-Rw-Werts einer Tür zu erfahren.
Normentabelle
|
EN ISO 717-1 EN ISO 140-1 |
|
|---|---|---|
| Symbole | A | |
| Widerstandsklasse | Laut erklärten Werten: Rw (C; Ctr) (dB) | |
 Heinen
Widerstandsklasse |
Einflügelige Türen: Rw 36 to 55 (glazing OK) Zweiflügelige Türen: Rw 44 to 53 |
Heinen passt seine Produkte an Ihre Bedürfnisse an
Wenn der Geräuschtyp zunächst bekannt ist (Geräuschanalyse), kann Heinen eine Tür anpassen, um die Korrektur C oder Ctr nach unten zu minimieren. Zum Beispiel Türen für einen Nachtclub mit viel niederfrequentem Lärm. Zusätzlich bietet Heinen Produkte mit kombinierten Leistungen an. Sie können zum Beispiel eine feuerfeste Tür haben, die auch schalldicht ist, oder eine schalldichte Tür, die auch einbruchhemmend ist. Erfahren Sie mehr auf der Seite, die unseren Schallschutztüren gewidmet ist.
