Basisprestaties van de Metal+ Inside draaideur zonder beglazing

Plaatsing met gelaste montageankers en opgestort kozijn

Gebruiksfrequentie

Tot 1.000.000 cycli openen/sluiten (maximaal niveau)

Mechanische weerstand

M+7 (maximaal niveau buiten normatief kader)

Levensduur van de deur

15 jaar garantie op het deurelement

Inbraakwerend

RC2 met aangepaste cilinder

Geluidswerend*

Enkele deur RW = 36dB

Luchtdichtheid*

L2 Minimum

Thermische isolatie*

Tussen 1,7 en 1,9 W/m2K
*met automatische valdorpel Kältefeind

Geschroefde plaatsing

Gebruiksfrequentie

500.000 cycli openen/sluiten

Levensduur van de deur

10 jaar garantie op het deurelement

Inbraakwerend

RC2 met aangepaste cilinder

Luchtdichtheid*

L2 Minimum

Thermische isolatie*

Tussen 1,7 en 1,9 W/m2K
*met automatische valdorpel Kältefeind

DOHE 002 – Basisprestaties van de Metal+ draaideur

Bestand types : Documentatie

Prestaties : Levensduur van de deur, Mechanische weerstand, Gebruiksfrequentie, Inbraakwerend, Geluidsisolerend, Thermisch isolerend, Luchtdicht, Winddicht

Producttypes : Enkele draaideur, Dubbele draaideur, XXL-draaideur

Download

Combinatie van optionele prestaties

De Heinen-deuren kunnen de prestaties combineren. Volgens uw behoeften kunnen aan de kwalitatieve Metal+ Inside basisdeur nog één of meerdere prestaties worden toegevoegd. Contacteer ons om te weten welke deurtypes of prestaties momenteel al mogelijk zijn in combinatie met een geschroefd kozijn.

Ontdek al onze prestaties

DOHE 003 – Optionele prestaties voor de Metal+ draaideur

Bestand types : Documentatie

Prestaties : Metal+, Levensduur van de deur, Mechanische weerstand, Gebruiksfrequentie, Brandwerend, Inbraakwerend, Geluidsisolerend, Kogelwerend, Explosiebestendig, Antipaniek, Rookdicht, Thermisch isolerend, Luchtdicht, Waterdicht, Winddicht

Producttypes : Enkele draaideur, Dubbele draaideur, XXL-draaideur

Download

Minimale globale kost Heinen, de goedkoopste oplossing op lange termijn

Ontdek ons volledig productassortiment

De unieke Metal+ Inside constructie verzekert een lange levensduur.

Het onderhoud is minimaal ook in extreme
omstandigheden.

Bij schade of vandalisme is een snelle herstelling vaak nog mogelijk, dankzij de unieke geschroefde constructie (de scharnieren en de dekplaten).

De garantie van Heinen wordt bepaald door de plaatsingsmethode:
– 15 jaar voor de deurgehelen geplaatst met montageankers en krimpvrije mortel.
– 10 jaar voor geschroefde deuren.

Stevigheid in alle omstandigheden

Heinen dankt zijn solide reputatie aan zijn deurconcept Metal+ Inside, de technische basis van elke Heinen-deur.

  • Het bijzondere aan het Metal+ Inside concept is de modulariteit: elke deur heeft dezelfde robuuste structuur waardoor een combinatie van basis- en een veelvoud aan hoogwaardige prestaties in één en dezelfde deur mogelijk is, voor zowel binnen- als buitengebruik!
  • Een andere reden voor deze duurzaamheid is het gebruik van geschroefde scharnieren. Deze maken het mogelijk de deur na de installatie in 3 dimensies af te stellen, waardoor een perfecte afstelling mogelijk is, een optimaal gebruikscomfort wordt geboden en de storingen worden vermeden die gewoonlijk door een intensief gebruik van de deur worden veroorzaakt.
  • Aangezien de stalen afdekplaten ook worden vastgeschroefd, hoeft niet de hele deureenheid te worden vervangen: alleen het beschadigde deel wordt vervangen.
  • De installatiemethode bepaalt de basis- en optionele prestaties en de garantieperiode. Heinen deuren zijn verkrijgbaar met mortel of geschroefd kozijn.
  • Dankzij het unieke Metal+ Inside concept worden Heinen-deuren op dezelfde constructiebasis vervaardigd en hebben ze altijd dezelfde esthetische uitstraling, ongeacht hun prestaties. Alle Heinen deuren worden op maat gemaakt, tot 6m!

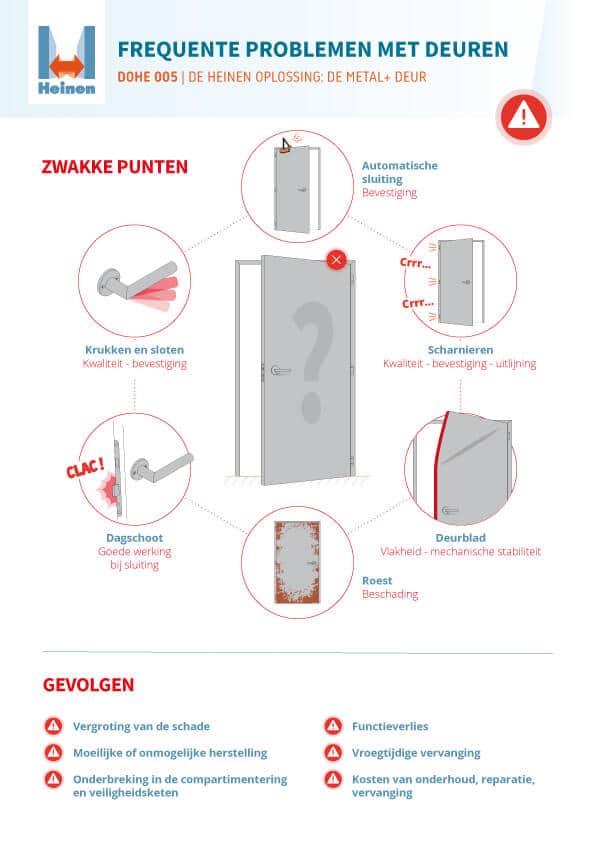

DOHE 005 – Vaak voorkomende problemen van de deuren

Bestand types : Documentatie

Prestaties : Metal+, Levensduur van de deur, Mechanische weerstand, Gebruiksfrequentie, Brandwerend, Inbraakwerend, Geluidsisolerend, Kogelwerend, Explosiebestendig, Antipaniek, Rookdicht, Thermisch isolerend, Luchtdicht, Waterdicht, Winddicht

Producttypes : Enkele draaideur, Dubbele draaideur, Dubbele deur zonder voorrangregeling, Deur in opbouw, Beglaasde ramen en gehelen, Deurtjes en luiken

Download

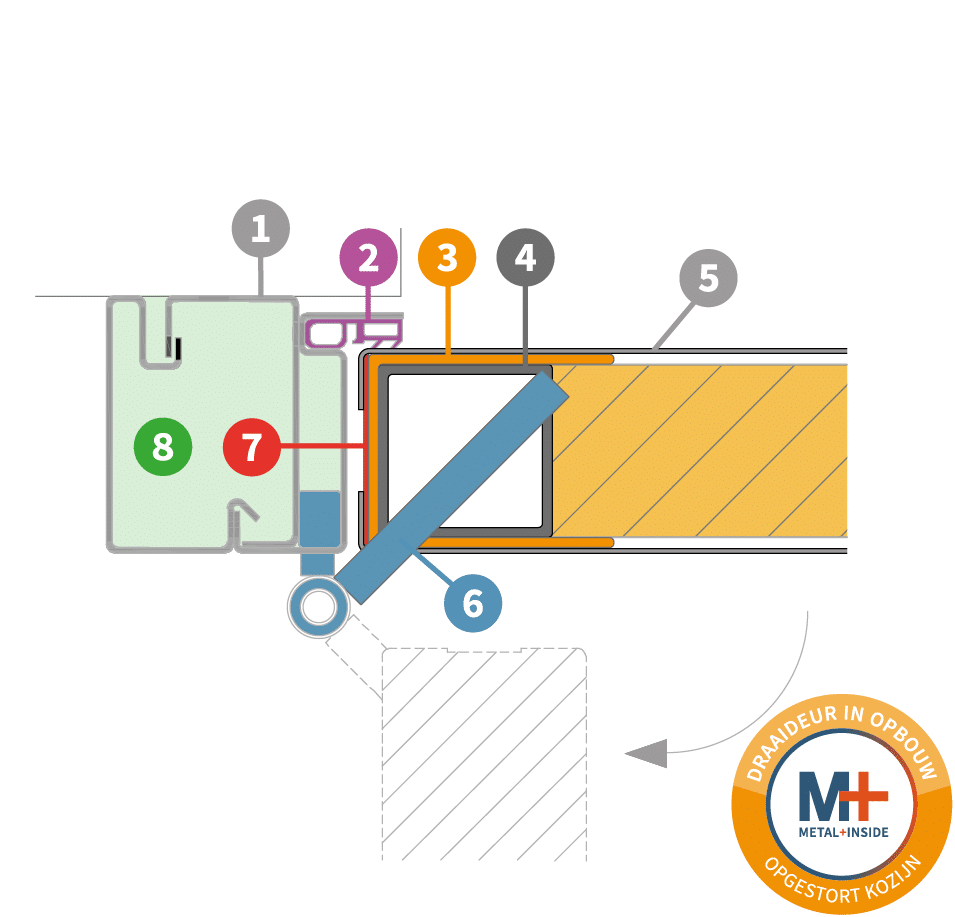

Opbouw van een Metal+ Inside deur

  1. Kozijn (staalplaat 15/10 of 20/10) met vaste breedte of op maat, afhankelijk van de plaatsingsmethode (desgewenst met thermische onderbreking).
  2. Dichting met dubbele lip.
  3. Isolatie van de deuromtrek (voor een branddeur: opzwellend product).
  4. Intern stalen kader (kokerprofiel 60 x 60 x 2 mm).
  5. Afdekplaten uit verzinkt staal van minimum 15mm, vastgeschroefd in het kader en afzonderlijk vervangbaar.
  6. Onderhoudsvrije scharnieren, draaiend in een bronzen bus, diagonaal geschroefd in het kader, altijd regelbaar en vervangbaar.
  7. Uiterst sterke kunststof (voor de optimale bescherming van de isolatie of van het opzwellend product geïntegreerd in de vleugel).
composition de la porte Metal+

Installatie van de Metal+ Inside deur

Plaatsing van draaideuren met opgestort kozijn

Het kozijn wordt eerst mechanisch bevestigd met gelaste ankers (installatieklemmen) die vervolgens aan het kozijn worden gelast. Ten slotte wordt het kozijn volledig gevuld met mortel die een optimale bescherming garandeert bij zwaar gebruik, agressie, brand en geluid.

Beschikbaar voor de volgende prestaties:

Metal +, Brandwerend, Inbraakwerend, Kogelwerend, Akoestisch, Anti-paniek, …

Bekijk de montagevideo

MPHE 0000 – Plaatsingshandleiding – Draaideuren met opgestort kozijn

Bestand types : Documentatie

Prestaties : Metal+, Levensduur van de deur, Mechanische weerstand, Gebruiksfrequentie, Brandwerend, Inbraakwerend, Geluidsisolerend, Kogelwerend, Antipaniek, Rookdicht, Thermisch isolerend, Luchtdicht, Waterdicht, Winddicht

Producttypes : Enkele draaideur, Dubbele draaideur, XXL-draaideur

Download

Plaatsing van draaideuren met geschroefd kozijn

Het kozijn wordt mechanisch bevestigd met schroeven en pluggen. Het wordt in de fabriek voorgevuld of leeg aangeleverd.  Deze installatiemethode garandeert een snelle en stressvrije installatie (noch water, noch laswerken op de werf).

Beschikbaar voor de volgende prestaties:

Metal +, Brandwerend, Inbraakwerend en Anti-paniek.

MPHE 0100 Plaatsingshandleiding – Draaideuren met geschroefd kozijn

Bestand types : Documentatie

Producttypes : Enkele draaideur, Dubbele draaideur, XXL-draaideur

Download

Plaatsing van doorslaande deuren met opgestort kozijn

Het kozijn wordt eerst mechanisch bevestigd met gelaste ankers (installatieklemmen) die vervolgens aan het kozijn worden gelast. Ten slotte wordt het kozijn volledig gevuld met mortel, die een optimale bescherming garandeert bij zwaar gebruik, agressie en brand.

Beschikbaar voor de volgende prestaties:

Metal +, Brandwerend tot en met 60 minuten

MPHE 0300 Plaatsingshandleiding – Doorslaande deuren met opgestort kozijn

Bestand types : Documentatie

Producttypes : Doorslaande deur

Download

Plaatsing van draaideuren in opbouw met opgestort kozijn

Het kozijn wordt mechanisch bevestigd met schroeven en pluggen en vervolgens volledig opgevuld met mortel.

Beschikbaar voor de volgende prestaties:

Metal +, Brandwerend tot 60 minuten
