Performance de base de la porte battante Metal+ Inside pleine

Pose avec clames soudées et remplissage au mortier

Fréquence d’utilisation

1 000 000 cycles ouverture / fermeture

Résistance mécanique

M+7 (niveau max. au-dessus des normes)

Longévité de la porte

15 ans de garantie sur le bloc porte

Anti-effraction

CR2 (avec cylindre adapté)

Acoustique*

36dB porte simple

Perméabilité à l’air*

Minimum L2

Transmission thermique*

Valeurs entre 1,7 et 1,9 W/m2K

*avec joint automatique de bas de porte Kältefeind

Pose vissée

Fréquence d’utilisation

500 000 cycles ouverture / fermeture

Longévité de la porte

10 ans de garantie sur le bloc porte

Anti-effraction

CR2 (avec cylindre adapté)

Perméabilité à l’air*

Minimum L2

Transmission thermique*

Valeurs entre 1,7 et 1,9 W/m2K

*avec joint automatique de bas de porte Kältefeind

DOHE 002 – Performances de base de la porte battante Metal +

Types de fichier : Documentation

Performances : Metal+, Fréquence d'utilisation, Longévité de la porte, Résistance mécanique, Anti-effraction, Acoustique, Transmission thermique, Perméabilité à l'air, Résistance au vent

Types de produits : Porte battante simple, Porte battante double, Porte battante XXL, Porte battante en applique

Download

Des performances cumulables à la carte

Les portes Heinen peuvent cumuler les performances « à la carte » : en fonction de vos besoins, une ou plusieurs performances sont ajoutées à la porte de base robuste Metal+ Inside .

Certaines performances sont disponibles uniquement avec le mode de pose soudé et remplissage au mortier.

Découvrez toutes nos performances

DOHE 003 – Performances optionnelles de la porte battante Metal+

Types de fichier : Documentation

Performances : Metal+, Fréquence d'utilisation, Longévité de la porte, Résistance mécanique, Coupe-feu, Anti-effraction, Acoustique, Pare-balles, Anti-explosion, Anti-panique, Etanchéité aux fumées, Transmission thermique, Perméabilité à l'air, Étanchéité à l'eau, Résistance au vent

Types de produits : Porte battante simple, Porte battante double, Porte battante XXL

Download

Un coût global minimum Heinen est la solution la moins chère à long terme

Découvrez notre gamme produit

Sa construction unique Metal+ Inside assure sa longévité.

Son entretien est minimum, même dans des conditions extrêmes.

Sa réparation en cas de dégâts ou de vandalisme est facile et réduite grâce aux éléments vissés sur la structure tubulaire (paumelles et tôles de couverture).

La garantie Heinen est définie par le mode de pose :

  • 15 ans pour les portes soudées et scellées au mortier ;
  • 10 ans pour les portes vissées.

Une robustesse à toute épreuve

Heinen doit sa robustesse à son concept de porte « Metal+ Inside », la base de construction de chaque porte Heinen.

  • La particularité du Concept Metal+ Inside est sa modularité : chaque porte possède la même structure robuste qui permet de cumuler des performances de base ainsi qu’une multitude de performances de haut niveau, sur une seule et même porte, tant pour l’intérieur que l’extérieur !
  • Une autre des raisons de cette durabilité est l’utilisation de paumelles vissées. Grâce à celles-ci, il est possible de régler la porte en 3 dimensions après la pose, ce qui garantit une adaptation parfaite à son emplacement ; procure un confort d’utilisation optimal ; et évite les dérèglements occasionnés d’ordinaire par l’utilisation intensive de la porte.
  • Les tôles extérieures étant elles aussi vissées, nul besoin de changer le bloc-porte entier : seule la partie endommagée est remplacée.
  • Le mode de pose définit les performances de base et optionnelles ainsi que la durée de la garantie. Les portes Heinen sont disponibles avec une huisserie scellée au mortier ou vissée
  • Grâce au concept unique Metal+ Inside, les portes Heinen sont fabriquées sur la même base de construction et présentent toujours le même aspect esthétique, peu importe leurs performances. Toutes les portes Heinen sont réalisées sur mesure, jusqu’à 6m !

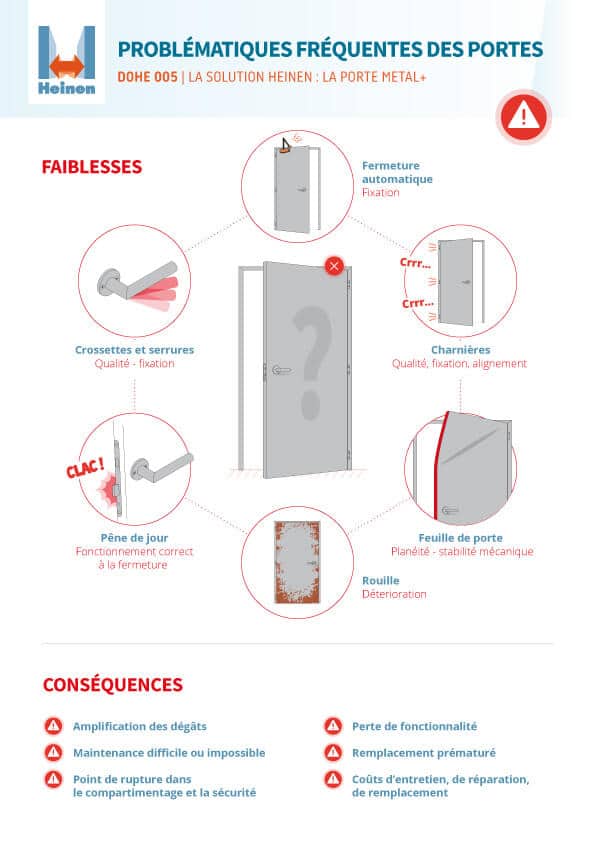

DOHE 005 – Problématiques fréquentes de la porte

Types de fichier : Documentation

Performances : Metal+, Fréquence d'utilisation, Longévité de la porte, Résistance mécanique, Coupe-feu, Anti-effraction, Acoustique, Pare-balles, Anti-explosion, Anti-panique, Etanchéité aux fumées, Transmission thermique, Perméabilité à l'air, Étanchéité à l'eau, Résistance au vent

Types de produits : Porte battante simple, Porte battante double, Porte double sans priorité, Porte battante en applique, Chassis et ensemble vitré, Portillon & Trappe

Download

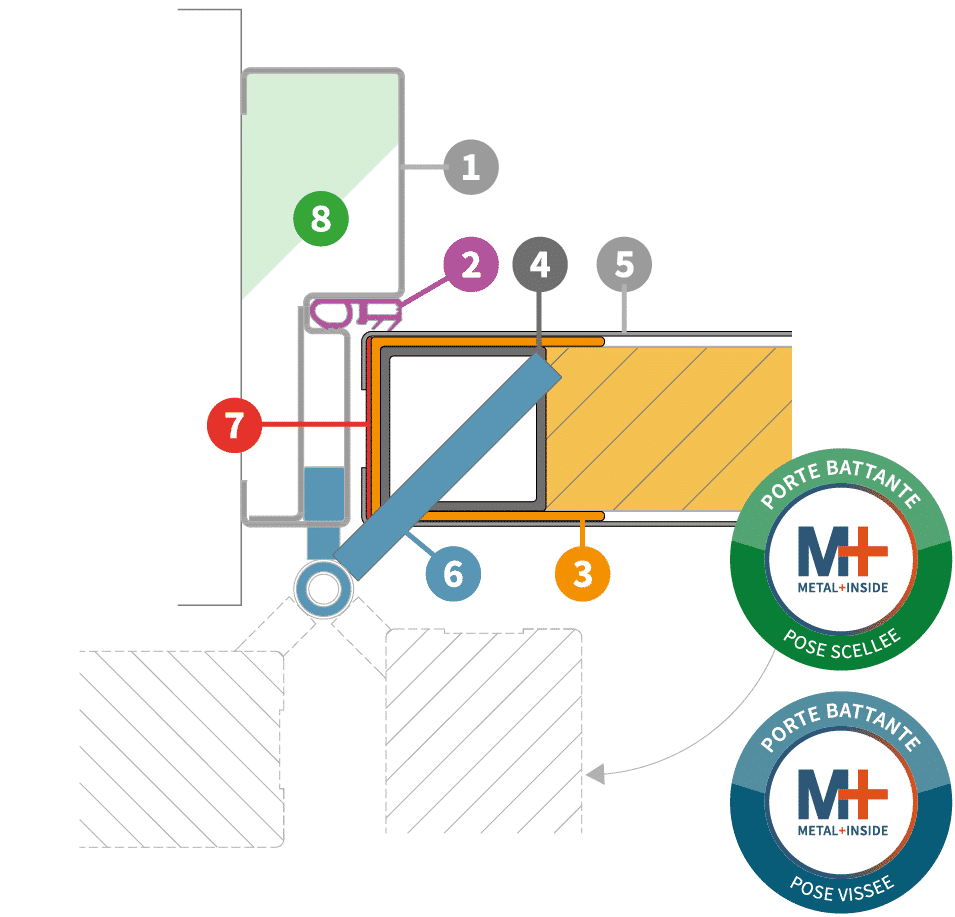

Composition de la porte Metal+ Inside

  1. Huisserie (tôle en acier 15/10 ou 20/10) à largeur fixe ou couvrant l’épaisseur de mur, en fonction du mode de pose (rupture thermique en option).
  2. Joint double lèvre.
  3. Isolation des contours de la porte (dans le cas d’une porte coupe-feu, utilisation d’un matériau intumescent).
  4. Structure tubulaire en acier (60 x 60 x 2 mm).
  5. Feuille de porte composée de tôles de couverture en acier galvanisé de 15/10 vissées dans la structure tubulaire et
    remplaçables individuellement.
  6. Paumelles autolubrifiées remplaçables et ajustables, vissées dans la structure tubulaire de la porte.
  7. Matériau synthétique hyper-résistant (pour une protection optimale de l’isolant ou du matériau intumescent intégré dans le vantail).
composition de la porte Metal+

La pose de la porte Metal+ Inside

Pose des portes battantes en scellement

Le chambranle est d’abord fixé mécaniquement à l’aide de pattes métalliques (clames de pose) qui sont ensuite soudées à la huisserie. Finalement, la huisserie doit d’être rempli intégralement de mortier de scellement, ce qui garantit une protection optimale en cas d’utilisation intense, d’agression, d’incendie et de bruit.

Disponible pour les performances suivantes:

Metal + Inside, Coupe-feu, Antieffraction, Pare-balle, Acoustique, Anti-panique.

Visionner la pose en video

MPHE 0000 – Manuel de pose – Porte battante – pose scellée

Types de fichier : Documentation

Performances : Metal+, Fréquence d'utilisation, Longévité de la porte, Résistance mécanique, Coupe-feu, Anti-effraction, Acoustique, Pare-balles, Anti-panique, Etanchéité aux fumées, Transmission thermique, Perméabilité à l'air, Étanchéité à l'eau, Résistance au vent

Types de produits : Porte battante simple, Porte battante double, Porte battante XXL

Download

Pose des portes battantes vissées ou chevillées

Le chambranle est fixé mécaniquement à l’aide de vis et de chevilles. Il est soit pré rempli en usine soit vide.  Ce mode de pose assure une installation rapide et sans contraintes (ni permis feu, ni eau).



Disponible pour les performances suivantes:

Metal + Inside, Coupe-feu, Antieffraction, et  Anti-panique.

MPHE 0100 Manuel de pose – Porte battante – pose vissée

Types de fichier : Documentation

Types de produits : Porte battante simple, Porte battante double, Porte battante XXL

Download

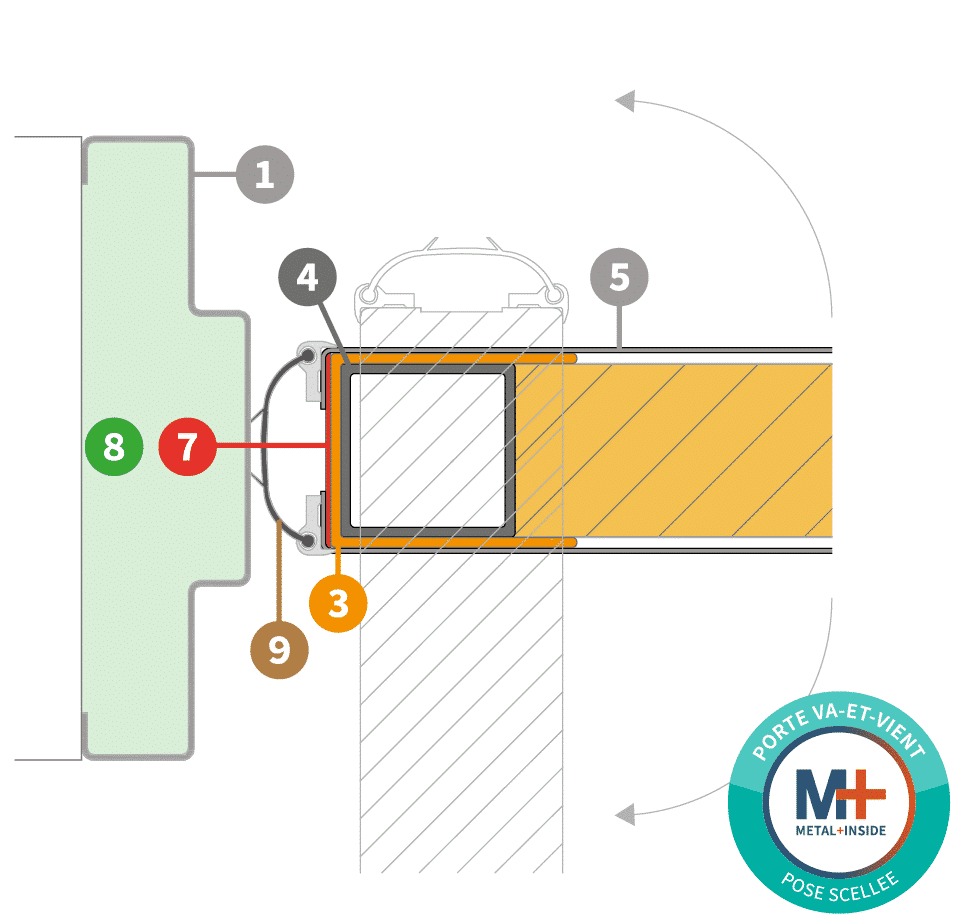

Pose des portes va-et-vient en scellement

Le chambranle est d’abord fixé mécaniquement à l’aide de pattes métalliques (clames de pose) qui sont ensuite soudées à la huisserie. Finalement, la huisserie doit d’être rempli intégralement de mortier de scellement, ce qui garantit une protection optimale en cas d’utilisation intense, d’agression, d’incendie et de bruit.



Disponible pour les performances suivantes:

Metal+ Inside et Coupe-feu jusqu’à 60 minutes

MPHE 0300 Manuel de pose – Porte va-et-vient – pose scellée

Types de fichier : Documentation

Download

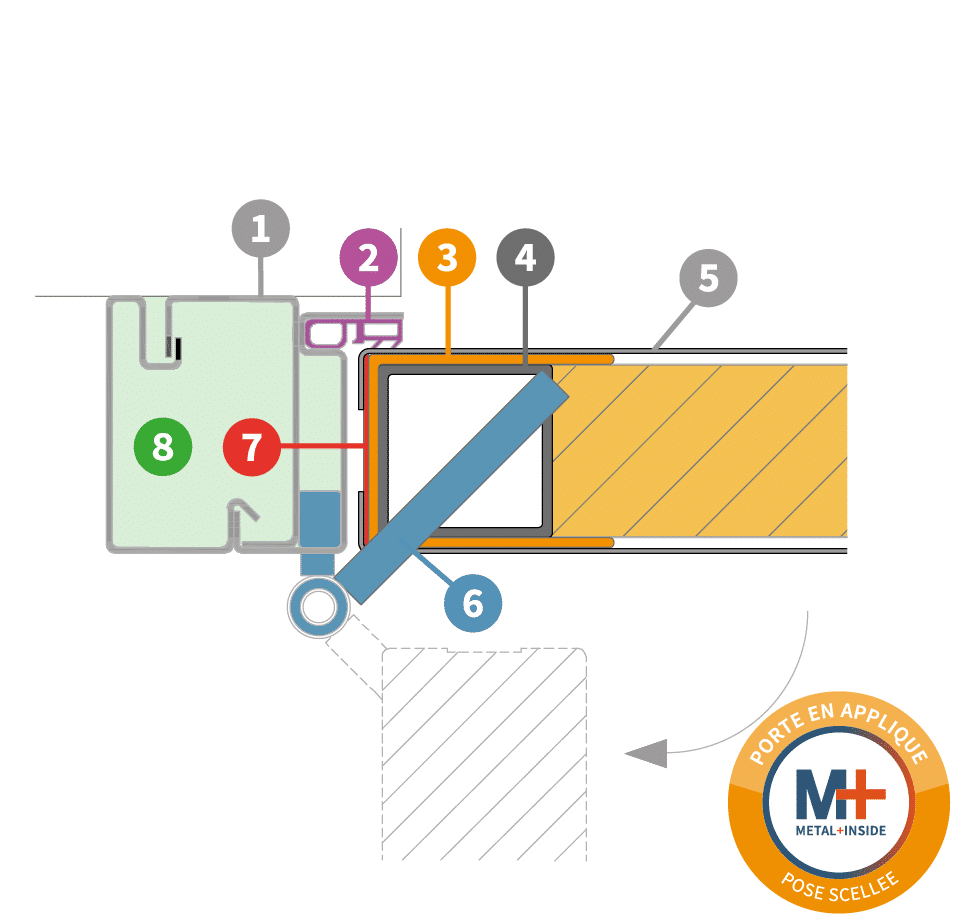

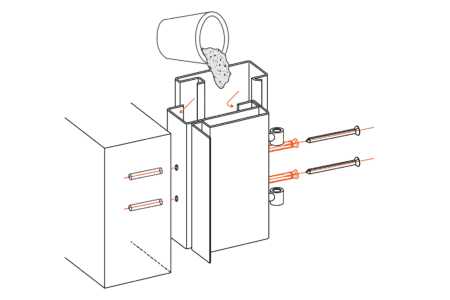

Pose des portes en applique en scellement

Le chambranle est d’abord fixé mécaniquement à l’aide de vis et de chevilles.  Ensuite,  la huisserie doit d’être rempli intégralement de mortier de scellement, ce qui garantit une protection optimale en cas d’utilisation intense, d’agression, d’incendie et de bruit.



Disponible pour les performances suivantes:

Metal+ Inside et Coupe-feu jusqu’à 60 minutes

MPHE 0200 Manuel de pose – Porte battante en applique – pose scellée

Types de fichier : Documentation

Download
