Explosiebestendige deur: de EN 13123 / EN 13124 normen en EXR-klassen begrijpen

Een explosiebestendige deur is een deur die ontworpen is om de schokgolf en de overdruk die door een deflagratie worden veroorzaakt te weerstaan, teneinde personen, uitrusting en de bedrijfscontinuïteit van een blootgesteld gebouw te beschermen. De weerstand wordt op Europees niveau beoordeeld via de normen EN 13123 (eisen en classificatie) en EN 13124 (beproevingsmethoden), met weerstandsklassen van EXR1 tot EXR5. Dit is een kritieke prestatie voor gevoelige locaties: energie-infrastructuur, chemische en petrochemische industrie, datacenters, ambassades, commandoposten, militaire installaties en Defensiegebouwen.

Waarom een gebouw beschermen tegen explosie?

In een benadering van fysieke beveiliging en terrorismebestrijding doet een deur meer dan sluiten of toegang controleren: zij kan een deel van het effect van een schokgolf absorberen, een risicozone compartimenteren en een strategische doorgang vrijhouden. Explosiebestendige deuren beantwoorden aan drie categorieën dreigingen: anti-schokgolf (drukgolf), explosie in engere zin, en plasticering (lading aangebracht op of vlak bij de deur).

De Europese normen EN 13123 / EN 13124

Twee normreeksen bestaan naast elkaar, afhankelijk van het beoogde explosiesscenario.

EN 13123-1 / EN 13124-1 — Beproeving in een schokbuis (shock tube). Deze methode simuleert verafgelegen explosies met grote ladingen: van 100 tot 2 500 kg TNT op afstanden van 35 tot 50 m. De uitkomst is een classificatie EPR1 tot EPR4.

EN 13123-2 / EN 13124-2 — Beproeving in open veld (arena test). Dit is de referentiemethode die Heinen hanteert: de deur wordt onderworpen aan een reële explosie onder gecontroleerde omstandigheden, met ladingen van 3 tot 20 kg TNT op 3 tot 5 m. De uitkomst is een classificatie EXR1 tot EXR5.

Samengevat: EN 13124 definieert de beproevingsmethoden; EN 13123 definieert de eisen en kent de verkregen weerstandsklasse toe.

Internationale sectorstandaarden

PIP STC01018 — Amerikaanse petrochemische standaard (51 pagina’s). Gebaseerd op berekeningen met coëfficiënten uit reële beproevingen, met drie schadevergoedingsniveaus: LOW, MEDIUM en HIGH.

UFC 3-340-02 — Wereldwijde militaire standaard (1 943 pagina’s). Ontwerpgids van het Amerikaanse Ministerie van Defensie, gebaseerd op dynamische berekeningen en decennia aan reële explosiebeproevingen.

Het onderscheid tussen EPR en EXR is fundamenteel voor een correcte interpretatie van een bestek, en wordt vaak verkeerd begrepen.

EPR correspondeert met grotere ladingen en grotere afstanden. De maximale druk is relatief laag, maar de impuls is hoog. Dit is het typische scenario van een accidentele industriële explosie of een aanslag op grote afstand.

EXR correspondeert met kleinere ladingen en kortere afstanden. De maximale druk is hoog, maar de impuls is kort. Dit is het scenario van een lading vlak bij de deuropening geplaatst.

Een belangrijk fysisch punt: de maximale druk daalt sneller met de afstand dan de impuls. Op grote afstand (EPR) is het dus de impuls die domineert; op korte afstand (EXR) is de momentane druk bepalend.

Minimumwaarden voor de EXR-klassen (EN 13123-2):

Opmerking: de duur van de positieve fase (t+) mag niet minder dan 20 ms bedragen.

Minimumwaarden voor de EXR-klassen (EN 13123-2):

Omrekeningsnota: 1 bar = 14,504 psi = 100 kPa = 100 kN/m² ≈ 10 t/m²

• Druk correspondeert met de maximale intensiteit van de kracht die de schokgolf op een gegeven moment uitoefent.
• Impuls houdt rekening met de duur gedurende welke die druk inwerkt.

Een zeer hevige maar zeer korte schok (hoge druk, lage impuls) produceert niet dezelfde effecten als een minder intense maar langdurige duw. Druk veroorzaakt vooral een plotselinge vervorming; impuls belast meer de verankeringen. Een serieuze specificatie integreert dan ook beide parameters.

Het dynamische karakter van een explosie

Een explosie heeft altijd een dynamisch karakter, fundamenteel anders dan een statische belasting. Een schokgolf bereikt zijn maximale druk in enkele milliseconden, daalt zeer snel, en keert dan om: de deur wordt achtereenvolgens geduwd door een positieve druk, en daarna getrokken door een fase van negatieve druk.

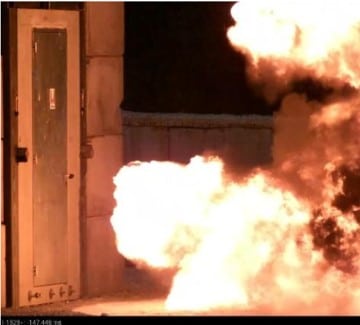

Heinen heeft een reeks proeven uitgevoerd samen met het bedrijf BS&A op een openluchtschietterrein, onder testomstandigheden in het vrije veld (arena test).


Belangrijk voor het voorschrift — bij een identieke configuratie daalt de prestatie van EXR3 naar EXR1 naargelang de blootstellingsrichting. De waarschijnlijke richting van de schokgolf moet dus als een volwaardige dimensioneringsparameter worden behandeld en vanaf het voorschrift worden meegenomen, net als het beoogde dreigingsniveau.
Geteste klassen: EXR1, EXR2, EXR3 · Enkele en dubbele deuren · Elke configuratie beproefd in beide blootstellingsrichtingen.
Let op: Heinen Doors heeft de certificering nog niet behaald. Deze is in behandeling.

• Risico-industrie: chemische en petrochemische locaties (PIP STC01018)
• Energie: kern- en thermische centrales, kritieke infrastructuur
• Hoge beveiliging: ambassades, commandoposten, militaire locaties (UFC 3-340-02)
• Infrastructuur: datacenters, ondergrondse transportwerken
