AcoustiqueAcoustique EN ISO 717-1 : Rw (C ; Ctr) dB (A) 36(-1 ; -2) à 55 (-2 ; -7)

Les portes Heinen sont les portes préférées des acousticiens tant leurs résultats aux essais acoustiques sont impressionnants (jusqu’à -55 dB!).

Confidentialité, respect de la vie privée, conditions de travail sont autant d’éléments qui aujourd’hui nous imposent un environnement où les nuisances acoustiques doivent être atténuées. Le but recherché est d’améliorer l’image de l’entreprise, de réduire les maladies dues à un environnement bruyant ou d’améliorer l’attractivité du lieu de travail.
C’est pourquoi Heinen a mis ses compétences au service de ses clients comme les centres de loisirs, les télécommunications, les salles de spectacle, l’industrie, les centres d’essais … Nos clients exigent de véritables portes acoustiques, mais qui conservent leur qualités esthétiques et faciles d’utilisation.

C’est dans cet esprit qu’Heinen a développé ses fameuses portes acoustiques : 7cm d’épaisseur, seuils extra-plats ou escamotables pour permettre au trafic lourd un passage facile et commode.

De plus, Heinen a veillé à ce que les propriétés acoustiques de ses portes soient cumulables avec d’autres prestations (coupe-feu, anti-effraction, …)

Tableau des normes

Normes européennes EN ISO 717-1
EN ISO 140-1
Symboles A
Classe de résistance Selon valeurs déclarées : Rw (C ; Ctr) (dB)
Performance acoustiqueClasse de résistance
Heinen
Portes simples : Rw 36 à 55 (vitrage OK)
Portes doubles : Rw 44 à 53

Les normes acoustiques européennes

Isolation acoustique d'une paroi

L’indice R, dont le calcul a été uniformisé par la norme EN ISO 717-1, caractérise la qualité acoustique d’une paroi. C’est-à-dire sa difficulté à transmettre des bruits aériens. Il est mesuré uniquement en laboratoire et ne prend en compte que la transmission directe (ne prend pas en compte les transmissions latérales!). R s’exprime en dB(A). Il est mesuré sur l’ensemble du spectre de 100 à 4000 Hz.

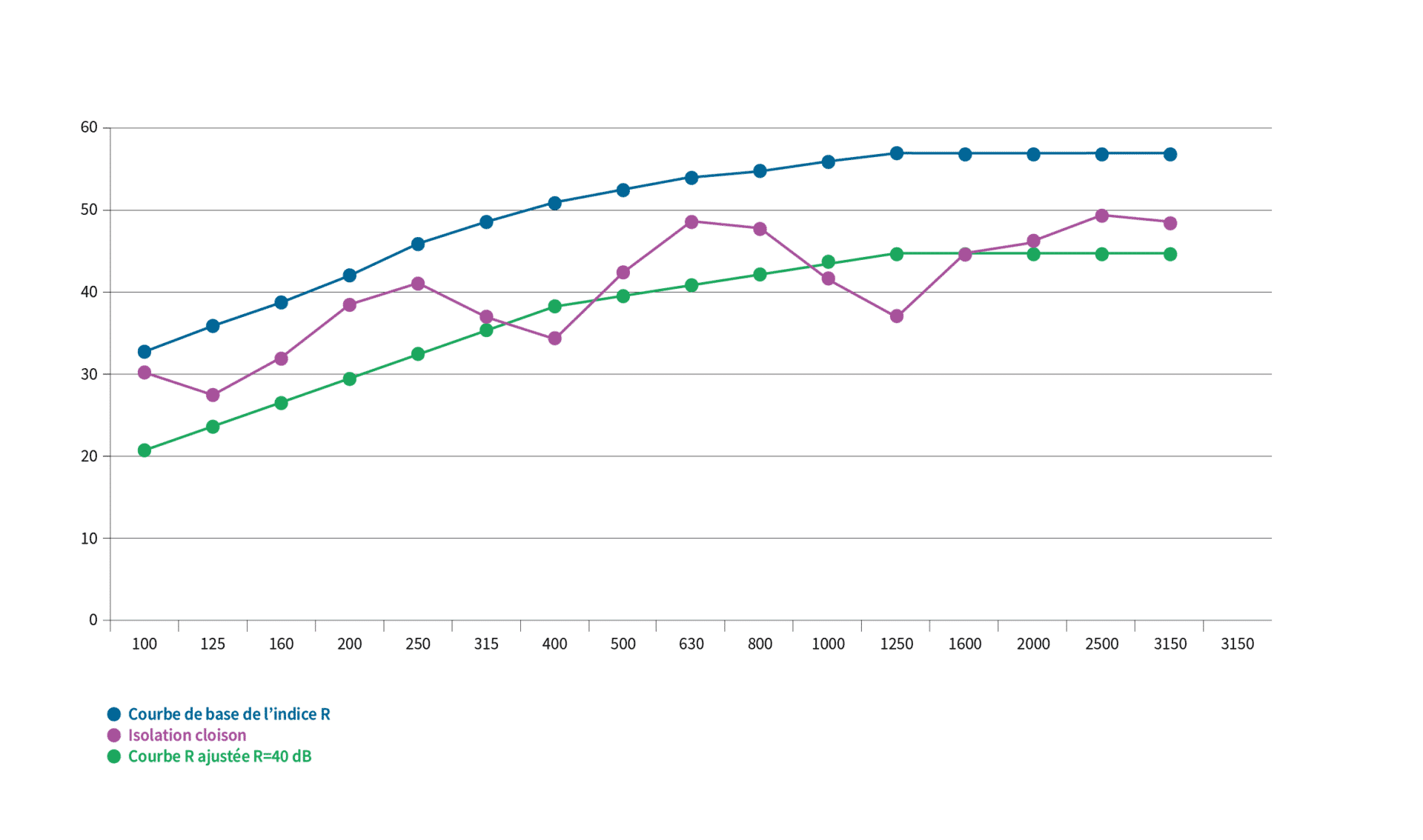

La courbe de base (en bleu) est déplacée dB par dB jusqu’à ce que la somme des valeurs défavorables (Point rose sous la courbe verte) soit aussi grande que possible mais inférieure à 10 dB sur 5 bandes d’octave (32 sur 16 tiers d’octave).

La valeur Rw de la paroi est la valeur à 500 Hz de la courbe “shiftée” (verte).

Pour l’exemple graphiquement représenté ci-contre, la valeur Rw = 40 dB(A).

2 indices correctifs de Rw ont été créés pour tenir compte des  caractéristiques de la source du bruit :



  • C est la correction pour les sources de bruit contenant peu de basses fréquences (Trafic routier rapide, enfants qui jouent, activités de vie…)
  • Ctr est la correction pour les sources de bruit contenant beaucoup de basses fréquences (Trafic urbain, avion à grande distance, discothèque…)

L’indice d’affaiblissement acoustique R d’une cloison / porte comporte donc en réalité 3 termes, et est exprimé de la manière suivante : Rw (C ; Ctr)



Exemple : une cloison obtient Rw (C; Ctr) =37(-1; -3)

Ceci signifie que l’indice d’affaiblissement pondéré vaut 37.

Pour l’isolation à un bruit de trafic urbain Ctr corrige l’isolation acoustique vers le bas à 34dB et pour un trafic rapide d’autoroute C corrige l’isolation acoustique vers le bas à 36dB.

Si on connait initialement le type de bruit (analyse du bruit), Heinen peut adapter une porte pour que la correction C ou Ctr vers le bas soit minimum. Par exemple des portes pour une discothèque avec beaucoup de basses fréquences.

Performance isolation acoustique graphique
