Coupe-feu EN 1634 – 1 : la norme européenne à respecter

En matière de portes coupe-feu, les normes européennes ont peu à peu pris le dessus sur les normes nationales et sont désormais la référence en matière de tests et de classification au feu. Celles-ci sont strictement respectées par les portes réalisées par Heinen. Découvrez, sur cette page, quelques explications détaillées concernant les critères de classification et n’hésitez pas à nous contacter pour toute question ou nous faire part de vos besoins.

Norme EN 1634-1 la référence en matière d’essai de résistance au feu

La référence en matière d’essai de résistance au feu des portes, fermetures et fenêtres est la norme européenne EN 1634-1. La classe de résistance s’exprime en minutes, qui correspondent à la durée des essais au feu (de 15 à 240 minutes). Les portes EI1 Heinen peuvent retenir la propagation du feu jusqu’à 180 min. Les portes EI2 quant à elles, peuvent la retenir jusqu’à 240 min.

La réussite des essais coupe-feu est soumise à différentes catégories de critères, selon les pays :

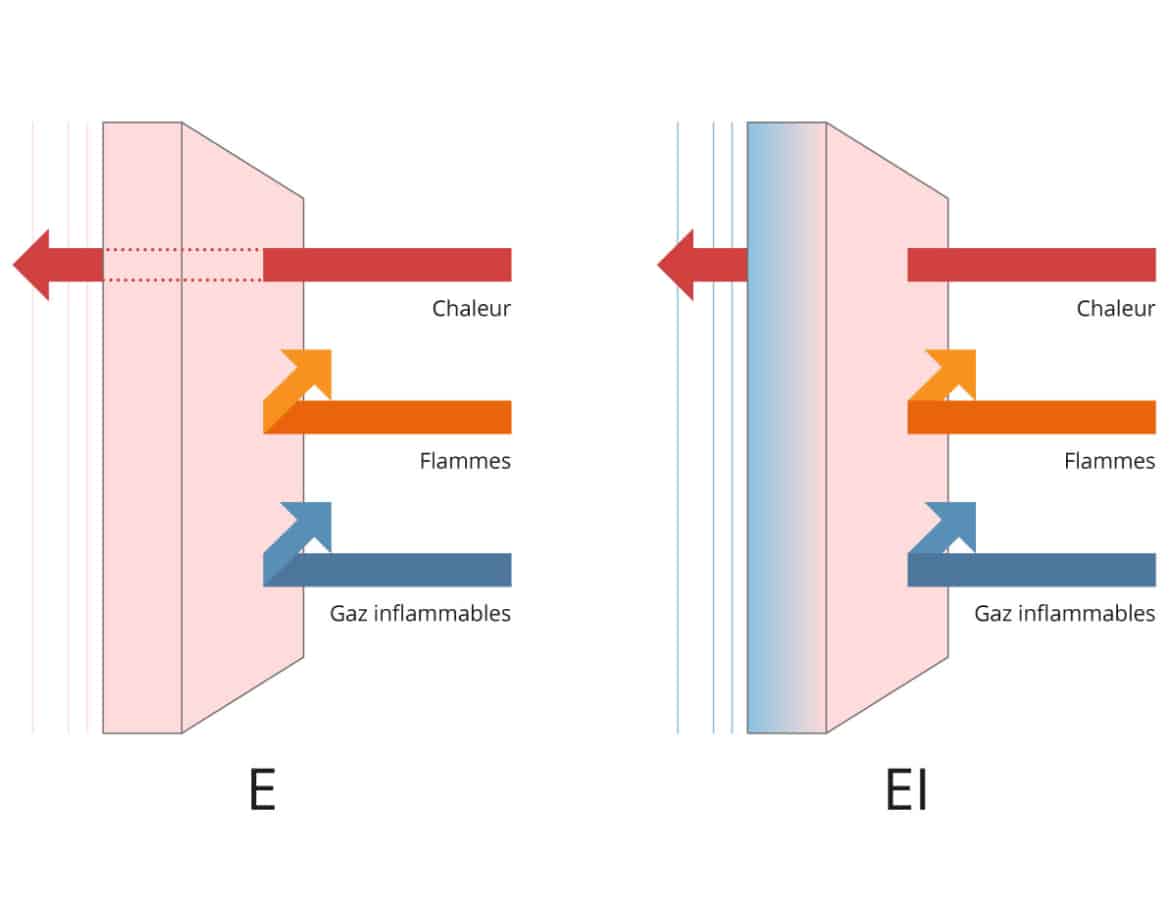

  • l’étanchéité au feu (E)
  • le rayonnement (W)
  • l’isolation (I) subdivisée en 2 catégories : I1 et I2

L’étanchéité au feu (E)

Il s’agit de la première condition pour obtenir un classement au feu EN 1634-1. Trois critères de mesure sont utilisés pour déterminer cette étanchéité, si un seul n’est pas respecté, la porte n’est pas considérée comme étanche :

  • Un coton est placé près de la porte, il ne doit pas s’enflammer
  • La formation d’une flamme continue pendant plus de 10 secondes du côté protégé de la porte ne peut pas de produire
  • Aucun orifice de plus de 25mm de diamètre ni fente de plus de 150 mm sur une hauteur de 6mm ne doit se former

Le rayonnement

Le rayonnement est une mesure de flux de radiation située côté protégé à 1m de l’élément testé. Il ne peut excéder 15 kW/m². Ce critère (W) n’est jamais déclaré seul mais s’accompagne toujours du critère d’étanchéité (E). C’est pourquoi vous trouverez souvent des portes dites EW30, EW60…

Isolation thermique I1 & I2

L’isolation est subdivisée en deux catégories qui sont d’application dans des pays différents : le I1 et le I2. Les essais au feu I1 sont plus sévères que les essais I2 (voir complément d’info à télécharger ci-contre).

Le E est principalement utilisé dans les pays anglo-saxons et était autrefois appelé « pare-flammes ». exemple : E60

Le EI2 est appliqué dans la majorité des payes EU tels qu’en France, en Allemagne, en Italie, en Espagne … Exemples : EI2-180, porte EI 2 120…

Le EI1 est imposé par la législation belge. Exemples : EI1-60, EI1 120…

Par défaut, lorsqu’un cahier des charges indique le I sans préciser 1 ou 2, il fait généralement référence à EI2. Exemple : EI 30 fait généralement référence à EI2-30.

Le EW est imposé aux Pays-Bas. Exemple : EW90

Pour connaître les différences de tests et de valeurs entre EI1 et EI2, téléchargez notre documentation sur les normes coupe-feu !

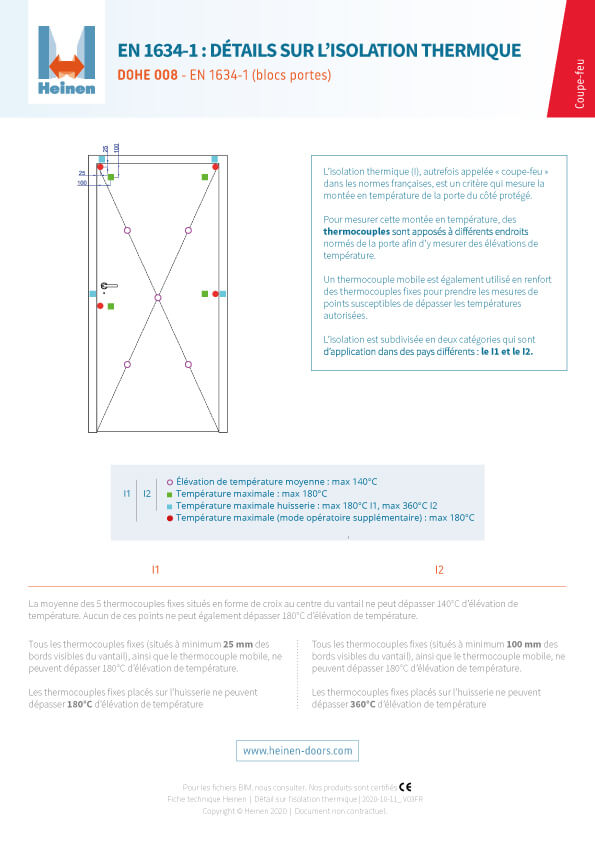

DOHE 008 – Détails sur l’isolation thermique EI1 & EI2

Types de fichier : Documentation

Performances : Coupe-feu

Types de produits : Porte battante simple, Porte battante double, Porte double sans priorité, Porte battante en applique, Chassis et ensemble vitré, Portillon & Trappe

Téléchargement

Tableau des normes

Le tableau des normes ci-dessous vous montre quelles sont les classes de résistance et normes selon les pays et celles qui sont possibles de respecter grâce aux portes Heinen. En Europe, vous retrouverez la norme EN 1634-1, mais aussi la norme EN 13501-2.



Pays Europe Belgique France
Normes EN 13501-2 EN 1634-1 NBN 713020 + Benor Atg Arrêté ministériel 03/08/99
Symboles E EW EI Rf CF
Classe de résistance E 15
E 20
E 30
E 45
E 60
E 90
E 120
E 180
E 240		 EW 15
EW 20
EW 30
EW 45
EW 60
EW 90
EW 120
EW 180
EW 240		 EI1 15
EI1 20
EI1 30
EI1 45
EI1 60
EI1 90
EI1 120
EI1 180
EI1 240		 EI2 15
EI2 20
EI2 30
EI2 45
EI2 60
EI2 90
EI2 120
EI2 180
EI2 240		 Rf 30
Rf 60
Rf 90
Rf 120
Rf…		 CF 30
CF 60
CF 90
CF 120
CF …
Performances coupe-feuClasse de résistance
Heinen		 E 30
E 60
E 120
E 180
E 240
Porte simple : E 300		 EW 30
EW 60
EW 120
EW 180
EW 240
Porte simple : EW 300		 EI1 30
EI1 60
EI1 120
EI1 180		 EI2 30
EI2 60
EI2 120
EI2 180
EI2 240		 Rf 30
Rf 60		 CF 30
CF 60
CF 90
CF 120
 + portes tunnel de résistance :
HCM120 / CN240 (N3)



Respect de la norme européenne, mais aussi dimensions exceptionnelles

Outre le fait d’avoir été conçues pour respecter la norme EN 1634-1 et répondre à des sollicitations intensives et de résistance mécanique, les portes Heinen peuvent répondre à des demandes de dimensions exceptionnelles. Par exemple, une double porte Heinen EI1-60 pourra sans difficulté compartimenter une baie de 4,40 x 4,40 m ! Elles peuvent, par ailleurs, cumuler les performances et son disponibles en simples, battantes, va-et-vient et autres configurations.
